RDT(Realiable Data Transfer)_20260211

[심화] 신뢰적 데이터 전송(rdt) 프로토콜의 완벽 분석

네트워크 계층(IP)은 데이터를 목적지까지 배달해주지만, 데이터가 깨지거나(Bit Error), 잃어버리는(Loss) 것을 막아주지는 않음

-> 따라서 전송 계층(TCP)은 신뢰할 수 없는 채널 위에서 신뢰성을 보장하기 위해 rdt(Reliable Data Transfer) 프로토콜 사용

---

1. rdt 1.0: 완벽한 채널에서의 데이터 전송

1.1 가정 (Assumptions)

• 우리가 사용하는 하부 채널(Underlying Channel) 완벽
• 데이터 전송 도중 비트 오류(Bit Error) 발생 X
• 패킷이 도중에 사라지는 패킷 손실(Packet Loss) 발생 X

1.2 동작 원리

가장 단순한 형태로 별도의 제어 메커니즘이 전혀 필요 없음

• 송신자(Sender): 상위 계층에서 데이터를 받으면 패킷을 만들어 채널로 전송
• 수신자(Receiver): 채널에서 패킷을 받아 데이터를 추출하여 상위 계층으로 올림
• 특징: 흐름 제어(Flow Control)나 에러 제어가 필요 없는 상태

---

2. rdt 2.0: 비트 오류가 있는 채널 (Stop-and-Wait)

2.1 가정 및 문제점

• 상황: 패킷이 전송되는 동안 물리적인 이유(신호 감쇠, 노이즈 등)로 비트가 0에서 1로 바뀌는 비트 오류(Bit Error) 발생 가능
• 문제: 수신자는 자신이 받은 데이터가 송신자가 보낸 원본인지, 깨진 쓰레기 값인지 알 수 없음

2.2 해결책 (핵심 메커니즘 3가지)

1. 오류 검출 (Error Detection): 패킷 헤더에 체크섬(Checksum) 필드 추가 -> 수신자는 이를 통해 데이터 손상 여부를 확인
2. 수신자 피드백 (Receiver Feedback):
   • ACK (Acknowledgement): "잘 받았음." (오류 없음)
   • NAK (Negative Acknowledgement): "오류 발생함. 다시 보내줘." (오류 있음)
3. 재전송 (Retransmission): 송신자는 NAK를 받으면 해당 패킷 재전송

2.3 동작 과정 (FSM)

• 송신자: 패킷을 보내고 멈춰서(Stop) 수신자의 응답을 기다립니다(Wait).
  • NAK 수신 시: 방금 보낸 패킷을 재전송하고 다시 대기
  • ACK 수신 시: 다음 데이터를 보낼 준비

2.4 rdt 2.0의 치명적 결함

• "만약 ACK나 NAK 패킷 자체가 깨져서 오면 어떡하는가?"
• 송신자는 수신자가 "잘 받았다(ACK)"는 건지 "다시 보내라(NAK)"는 건지 알 수 없음
• 만약 송신자가 안전하게 무조건 재전송을 해버린다면? → 수신자는 똑같은 데이터를 두 번 받게 되는(중복 패킷) 문제 발생

---

3. rdt 2.1: ACK/NAK 손상 해결 (순서 번호의 도입)

3.1 해결책: 순서 번호 (Sequence Number)

• 송신자는 패킷 헤더에 순서 번호(0 또는 1)를 붙여서 전송
• 왜 0과 1만 쓰는가?
  • 한 번에 하나씩 보내고 확인받는 방식(Stop-and-Wait)이므로, "방금 보낸 패킷(0)"과 "새로 보낸 패킷(1)"만 구분하면 충분하기 때문입니다.

3.2 상세 동작 과정

1. 송신자:
   • 데이터에 순서 번호 0을 붙여 전송
   • 만약 응답(ACK/NAK)이 깨져서 오면? → "못 알아들었으니 다시 보낸다"하고 0번 패킷 재전송
   • 정상적인 ACK가 오면? → 순서 번호 1을 붙여 다음 패킷 전송
2. 수신자:
   • 0번 패킷을 기다리고 있는데 0번이 왔다? → 정상 처리하고 ACK 전송
   • 0번 패킷을 기다리고 있는데 0번이 또 왔다? (중복) → "아, 아까 보낸 ACK가 깨져서 또 보냈구나." 판단하고 데이터는 버리고 ACK만 재전송
   • 패킷이 깨졌으면? → NAK 전송





3.3 특징

• 송신자는 자신이 현재 0번을 보내는 상태인지, 1번을 보내는 상태인지 기억해야 하므로 상태(State)의 수가 2배로 늘어남

---

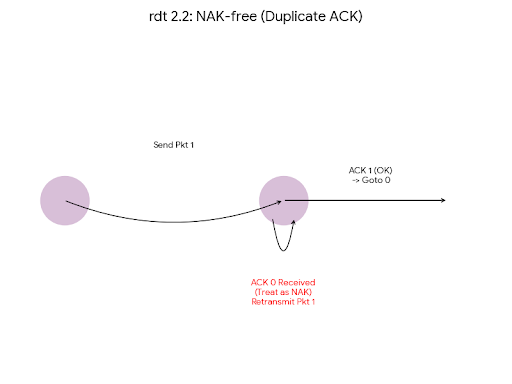

4. rdt 2.2: NAK 없애기 (NAK-free Protocol)

4.1 동기

• "굳이 NAK라는 별도의 패킷을 만들어야 할까? ACK 하나로 다 처리할 수 없을까?"

4.2 해결책: 중복 ACK (Duplicate ACK)

• 수신자는 무조건 ACK만 전송
• 대신, ACK 패킷에 "내가 마지막으로 완벽하게 받은 패킷의 번호"를 적어서 전송

4.3 동작 예시

1. 송신자가 1번 패킷 전송
2. 수신자가 받아보니 깨져 있음 (원래라면 NAK를 보내야 함)
3. 대신 수신자는 ACK 0 전송 ("나 0번까지는 잘 받았어"라는 뜻)
4. 송신자는 1번을 보냈는데 ACK 0이 온 것을 보고, "아, 1번이 잘못됐다는 뜻이구나(NAK와 동일)"라고 해석하여 1번 재전송



---

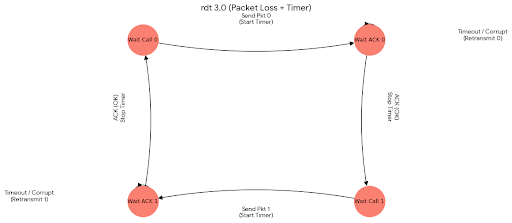

5. rdt 3.0: 패킷 손실이 발생하는 채널 (Timer)

5.1 가정 및 문제점

• 상황: 네트워크 혼잡 등으로 인해 패킷이 전송 도중 아예 사라져 버리는(Loss) 현상 발생
• 문제:
  • 데이터가 사라지면 수신자는 받은 게 없으니 응답 X
  • ACK가 사라지면 송신자는 응답을 받지 못함
  • 결국 송신자는 하염없이 응답을 기다리는 교착 상태(Deadlock)에 빠짐

5.2 해결책: 카운트다운 타이머 (Countdown Timer)

송신자는 패킷을 보낸 후, "이 정도면 갔다 왔겠지" 하는 시간만큼만 기다려보고, 그래도 답이 없으면 재전송

5.3 상세 동작 시나리오

1. 정상 흐름 (No Loss):
   • 패킷 0 전송 → 타이머 시작 → ACK 0 도착 → 타이머 멈춤 → 다음 패킷 전송
2. 패킷 손실 (Packet Loss):
   • 패킷 0 전송 → 타이머 시작 → (패킷이 사라짐) → 타임아웃(Timeout) 발생 → 패킷 0 재전송 → 타이머 다시 시작
3. ACK 손실 (ACK Loss):
   • 패킷 0 전송 → 수신자 수신 후 ACK 0 전송 → (ACK가 사라짐) → 타임아웃 발생 → 패킷 0 재전송(중복 전송)
   • 수신자는 이미 받은 0번이 또 왔으므로, **중복임을 인지(rdt 2.1의 기능)**하고 데이터는 버린 뒤 ACK 0 재전송



4. 조기 타임아웃 (Premature Timeout):
   • 패킷이 너무 늦게 가서, ACK가 오기 전에 타이머가 터져서 재전송
   • 결국 수신자는 중복 패킷을 받게 되지만, 순서 번호 덕분에 중복 처리가 가능하여 문제없음
